不锈钢耐腐蚀自吸泵

浏览次数:

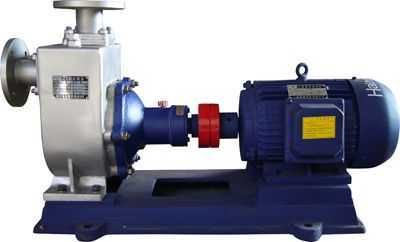

不锈钢耐腐蚀自吸泵

一、ZXP型不锈钢自吸泵应用范围

1、不锈钢自吸泵适用于城市环保、建筑、消防、化工、制药、印染、酿造、电力、电镀、造纸、设备冷却等。
2、装上摇臂式喷头,又可将水冲到空中后,散成细小雨滴进行喷雾,是农场、苗圃、果园、茶园的良好机具。
3、ZXP型自吸泵适用于清水、海水及带有酸、碱度的化工介质液体和带有一般糊状的浆料介质。不同液体可采用不同材质。分别于ht200、icr18nigti、ocr18nig、ocr17ni14m02、
icr18ni12m02ti。
二、ZXP型不锈钢自吸泵特点

不锈钢自吸泵是根据国内外有关技术资料经吸收、消化、改进后研制而成的节能泵类产品。ZXP不锈钢自吸泵泵属自吸离心泵,它具有结构紧凑、操作方便、运行平稳、维护容易、效率高、寿命长,并有较强的自吸能力等优点。管路不需安装底阀,工作前只需保证泵体内储有定量引液即可。因此简化了管路系统,又改善了劳动条件


三、ZXP型不锈钢自吸泵结构简图

序号

部件名称

序号

部件名称



1

进口接管

5

叶轮

2

进口单向阀

6

机械密封

3

出水接管

7

轴承座

4

泵体

8

泵轴


四、ZXP型不锈钢自吸泵型号意义

例如:ZXP50-50-160 ZX-表示自吸泵   P-表示不锈钢 50-表示进出口直径(mm)160-表示叶轮直径

五、ZXP型不锈钢自吸泵性能参数表

型号

流量
 m3/h

扬程
 m

转速
 r/min

汽蚀余量
 m

自吸性能
 min/ 5m

电机功率
 kw

ZXP32-25-160

3.2

32

2900

3.5

2

1.5

ZXP32-25-200

3.2

50

2900

3.5

2

3

ZXP40-32-140

6.3

20

2900

3.5

2

1.5

ZXP40-32-160

6.3

32

2900

3.5

2

2.2

ZXP40-32-200

6.3

50

2900

3.5

2

4

ZXP50-50-160

12.5

32

2900

3.5

2.5

3

ZXP50-50-180

10

40

2900

3.5

1.5

4

ZXP50-50-200

12.5

50

2900

3.5

1.5

5.5

ZXP65-50-125

30

15

2900

3.5

2

3

ZXP65-50-160

25

32

2900

3.5

2

5.5

ZXP65-50-200

25

50

2900

3.5

2.5

7.5

ZXP65-50-250

25

70

2900

3.5

2.5

15

ZXP80-65-125

35

15

2900

4

2

3

ZXP80-65-140

50

20

2900

4

2.5

5.5

ZXP80-65-160

50

32

2900

4

2

7.5

ZXP100-80-125

100

20

2900

4

2.5

11

ZXP100-80-160

100

32

2900

4

2

15

ZXP100-80-180

100

40

2900

4

2

18.5

ZXP100-80-200

100

50

2900

4

2

22

ZXP150-100-200

160

55

2900

5

2

45

ZXP150-100-250

160

75

2900

5

2

55

ZXP200-150-250

280

63

1450

5

1.5

90

六、ZXP型不锈钢自吸泵适应范围

流 量:3.2550m3/h
 扬 程:1280m
 电机功率:0.75132kw
 口 径:25300mm
 吸 程:56.5m

七、ZXP型不锈钢自吸泵故障原因及解决方法

不锈钢自吸泵故障现象

卧式自吸泵故障原因分析

不锈钢自吸泵故障排除方法

不锈钢自吸泵不出水

1.自吸泵泵壳内未加储液或储液不足
2.自吸泵吸入管路漏气
 3.自吸泵转速太低
4.自吸泵吸程太高或吸入管路过长
5.自吸泵机械密封泄漏量过大
6.自吸泵吸入管路气体不能从出口排出

1.加足储液
2.检查并排除漏气现象
3.调整转速
4.降低吸程或缩短吸入管路
5.修复或更换
6.使之排出

不锈钢自吸泵杂音和振动较大

1.自吸泵底脚不稳
2.自吸泵泵轴弯曲
 3.自吸泵汽蚀现象
4.自吸泵轴承磨损严重
5.自吸泵进口管路内有杂物
6.自吸泵泵与电动机两者主轴不同心

1.加固
2.更换或校正
3.调整工况
4.更换
5.清除杂物
6.调整同轴度

不锈钢自吸泵出水量不足

1.自吸泵叶轮流道与吸入管被堵塞
2.自吸泵叶轮或叶轮密封磨损严重
3.自吸泵功率不足或转速太低

1.排除堵塞物
2.更换口环
3.加足功率、调至额定转速

不锈钢自吸泵轴功率消耗过大

1.自吸泵流量过大
 2自吸泵.转速太高
3.自吸泵泵轴弯曲或叶轮卡碰
4.自吸泵泵内流道堵塞或被卡住

1.升高出口压力
2.适当降低
3.更换或校正
4.排队堵塞物
